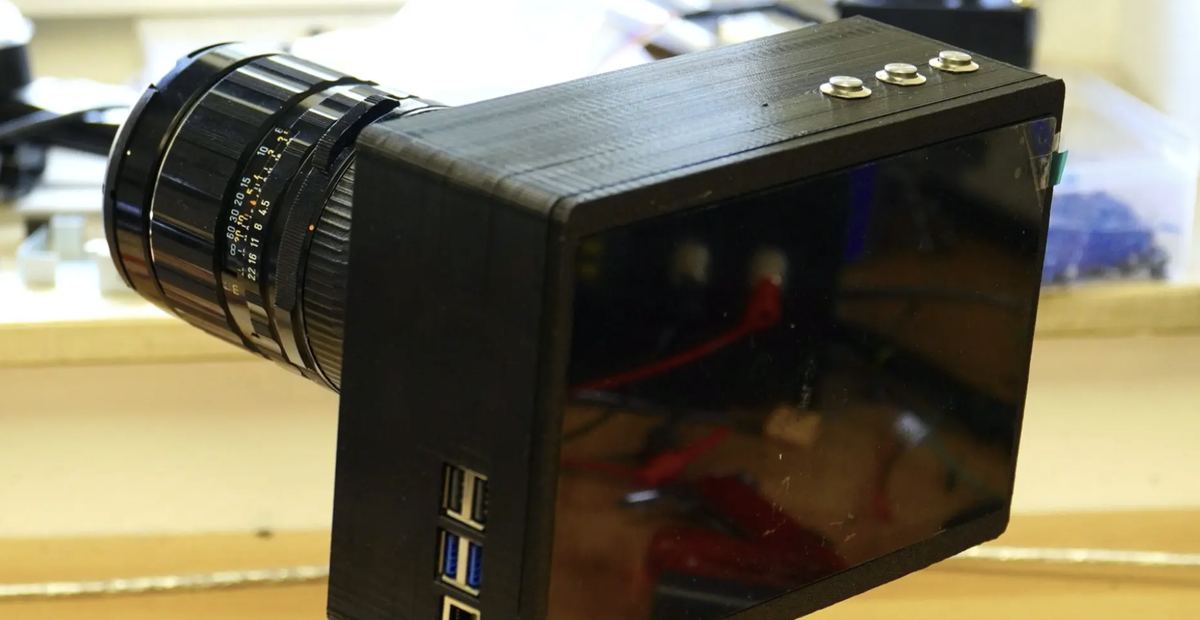

Энтузиаст построил 3-гигапиксельную камеру из сканера
Любитель техники создал необычную камеру, способную снимать изображения с детализацией, которая соперничает даже с профессиональными коммерческими решениями. Секрет — в нетипичном сенсоре, позаимствованном… у обычного сканера.
Как устроена камера
Вместо классической фотоматрицы автор использовал линейный ПЗС-сенсор от плоского сканера.
Он не фиксирует снимок целиком — только по одной строке за раз.
Мотор перемещает сенсор по фокальной плоскости с микронной точностью. В итоге тысячи отдельных строк объединяются в единый кадр приметного размера — более 80 000 пикселей в ширину и 40 000 в высоту, что даёт итоговые 3 гигапикселя.
Оптика под особые задачи
Поскольку сенсор узкий по высоте, но очень длинный, требуется объектив, способный проектировать широкое изображение без потери резкости по краям.
Автор выбрал объективы Pentax 6×7, которые отлично подходят под такие параметры.
Особенности съёмки
Полноразрешённое сканирование занимает несколько минут.
Любое движение — и кадр будет искажён: камера сканирует сцену построчно.
Управляет всей системой Raspberry Pi, который:
- считывает данные,
- обрабатывает изображение,
- корректирует цвета,
- сохраняет результат в 16-битный PNG.
